SWP-LCD-MD 多通道巡檢控制儀?

       SWP-LCD-MD多路儀表適合于需要同時對多組過程參量（≤16）進行集中監測，超限報警，變送輸出及遠傳的場合。

一、儀表特點∶?

      1、用戶依照儀表LCD顯示屏中文菜單提示，通過面板按鍵可完成輸入信號類型與分度號的自由切換，實現萬能輸入。

      2、可選擇統一報警輸出，分別報警輸出或分別變送輸出。

      ?3、可帶串行通信輸出，可與各種輸入/輸出的設備雙向通信，組成分級控制系統。

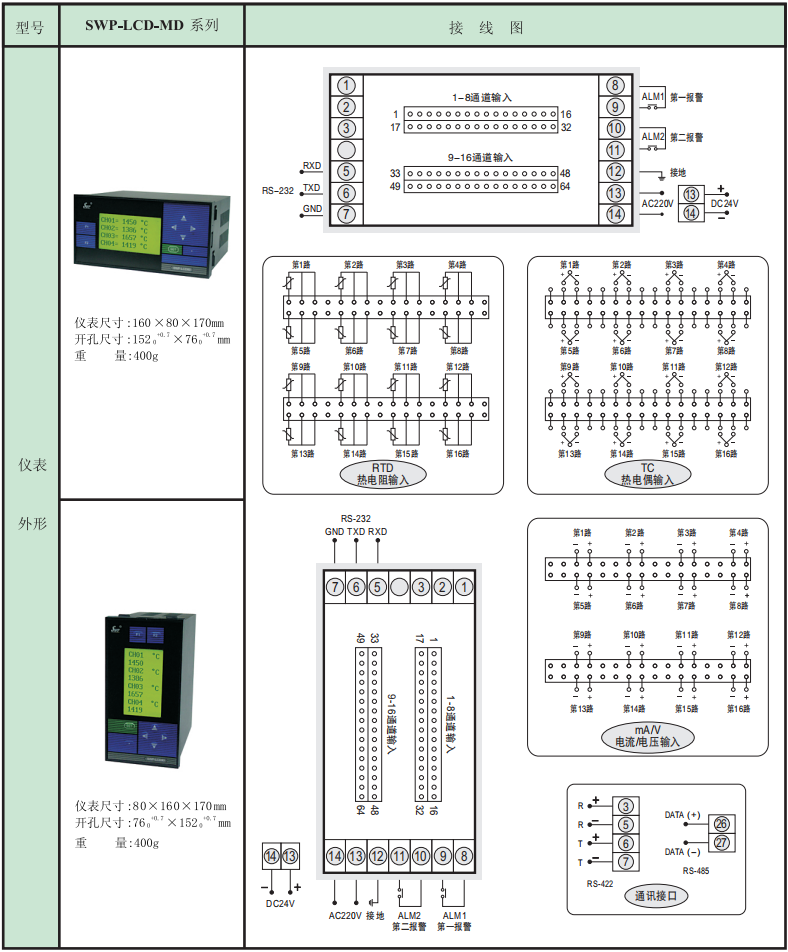

二、儀表外形及接線圖∶（以下為基本配線方式，特殊訂貨請參見隨機接線圖）?

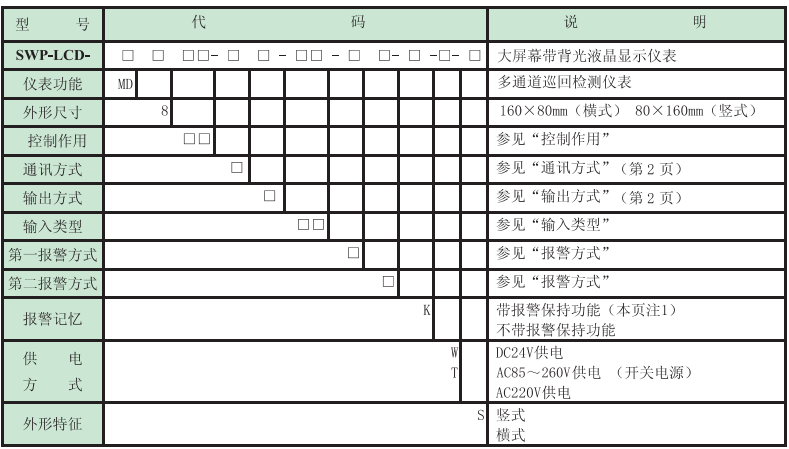

三、SWP-LCD-MD系列多通道巡檢測量控制儀型譜表

★ 控制作用

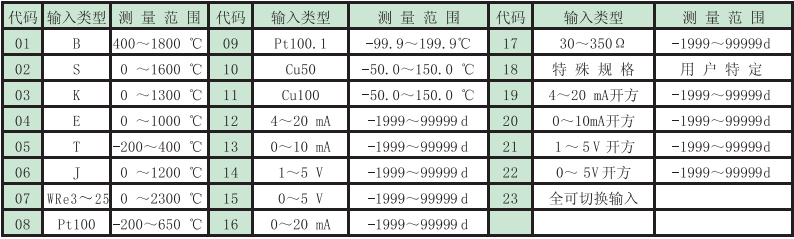

★ 輸入類型

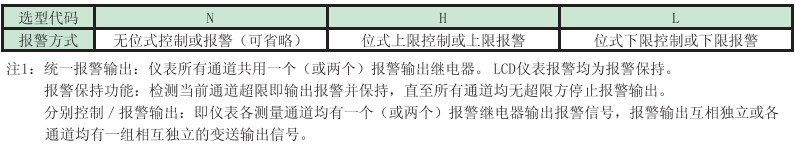

★ 報警方式

★通訊方式

                                                   通訊協議∶出廠時采用SWP通訊協議。?

                                                                    用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。

★變送輸出方式

★控制輸出方式

★型號舉例∶①SWP-LCD-MD814-21-08-HL-K-W-S?

                   十六路巡檢統一控制/報警輸出，通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100，一路報警為上限報警，第二報警為下限報警，帶報警保持功能，DC24V供電，豎表。

                   ②SWP-LCD-MD808-81-10-L-H-K-T?

                  八路巡檢分別控制/報警輸出，通訊方式為RS-485，輸出方式為繼電器輸入，輸入類型為Cu50，一路報警為下限報警，第二報警為上限報警，AC85～260V供電（開關電源），橫表。
