SWP-LED雙回路數字顯示控制儀/光柱顯示控制儀
介紹：
SWP-LED雙回路數字顯示控制儀/光柱顯示控制儀
| SWP-LED系列數字顯示雙回路控制儀/光柱顯示控制儀采用微處理器進行控制運算。 |
| SWP-LED系列雙回路光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。 |
| 一、主要特點 |
| 1、SWP系列雙回路數字顯示控制儀/光柱顯示控制儀可同時測量顯示兩路輸入信號，并且兩路輸入信號可為不同分度號。 |
| 2、可分別帶有兩路模擬量變送輸出與繼電器報警輸出，適用于各種測試控制場合。 |

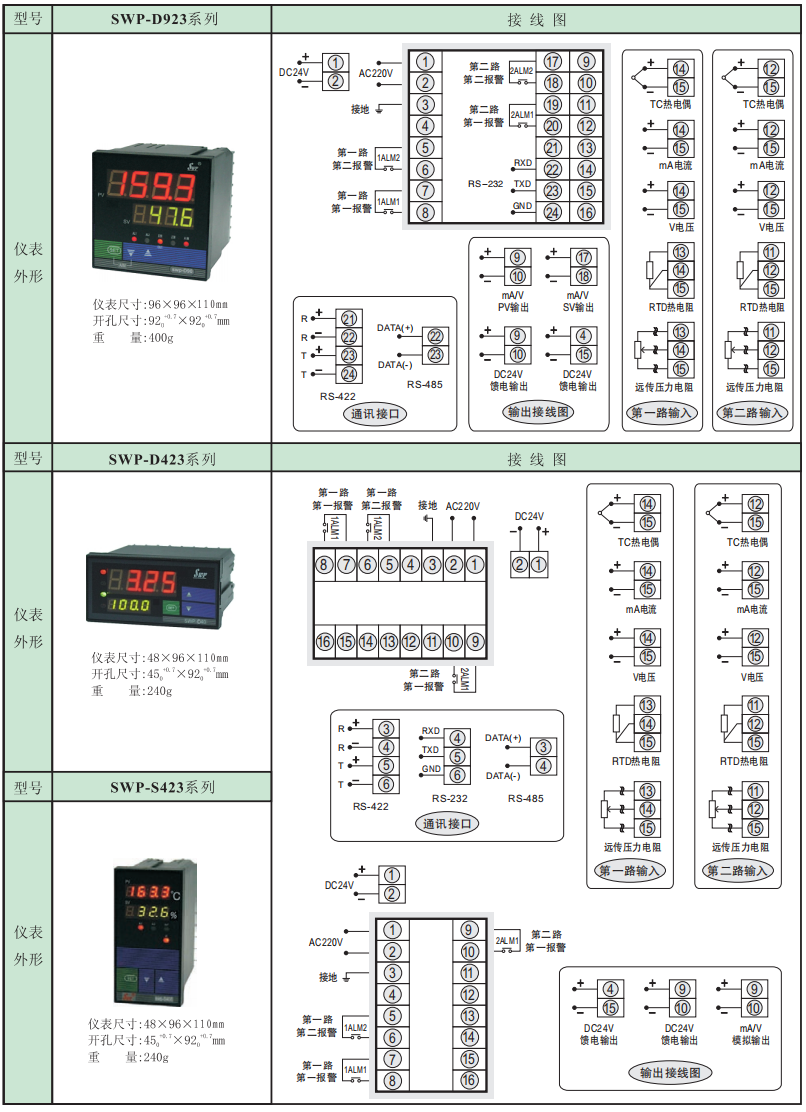

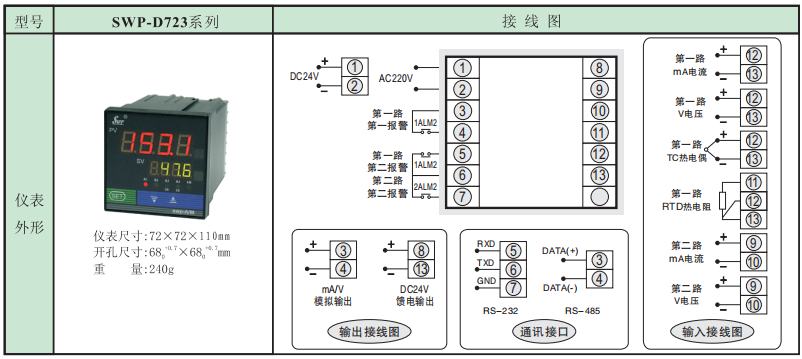

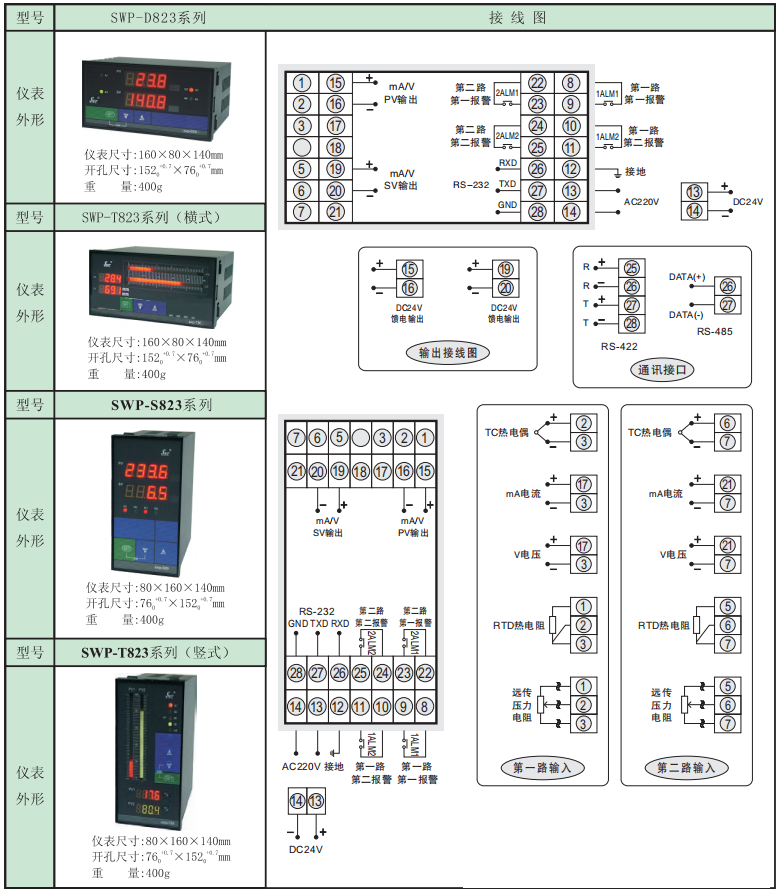

二、儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）

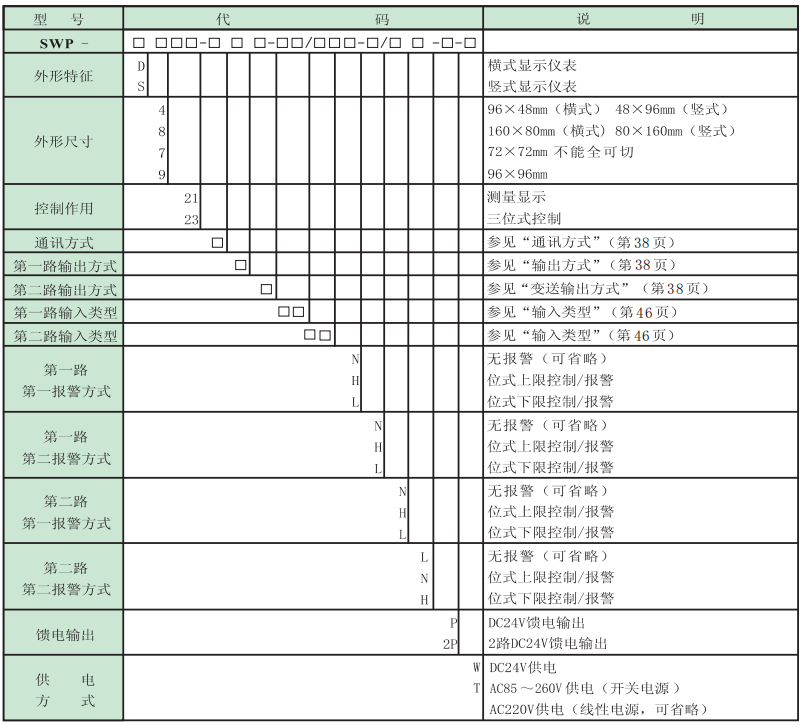

三、 SWP-LED系列雙回路數字顯示控制儀型譜表

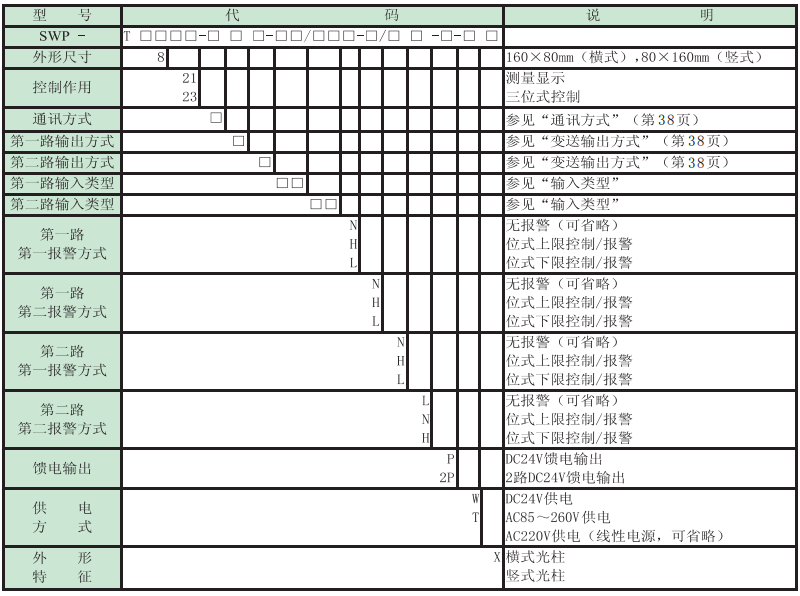

四、SWP-LED系列光柱測量顯示控制儀型譜表
★ 輸入類型
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
★ 變送輸出方式
★ 通訊方式
| ★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。 |
| ★ 注：D423只能做兩個報警，即每路各一個報警。 |
| ★ 型號舉例： |
| SWP-D823-212－10/09-HL/HL-P-W |
| 測量顯示，通訊方式為RS232，一路輸出方式為繼電器輸出，第二路輸出方式為4～20mA，一路輸入類型為CU50，第二路輸入類型為Pt100.1，一路一報警為上限報警，一路二報警為下限報警，第二路一報警為上限報警，第二路二報警為下限報警，DC24饋電輸出，供電方式DC24V。 |
