YTZ-150電阻遠傳壓力表

一、應用

       電阻遠傳壓力表適用于測量對鋼及銅合金不起腐蝕作用的液體，蒸汽和氣體等介質的壓力。因?yàn)樵趦x表內部設置一滑線電阻式發送器，故可把被測值以電量值傳至遠離測量點的一次儀表上，以實現集中檢測和遠距離控制。此外，本儀表并能就地指示壓力，以便于現場工藝檢查。?

二、原理

       本儀表由一個彈簧管壓力表和一個滑線電阻式發送器組成。儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，耐傳至二次儀表上，指示出相應的讀數值。同時一次儀表也指示相應的壓力值。?

三、主要技術參數

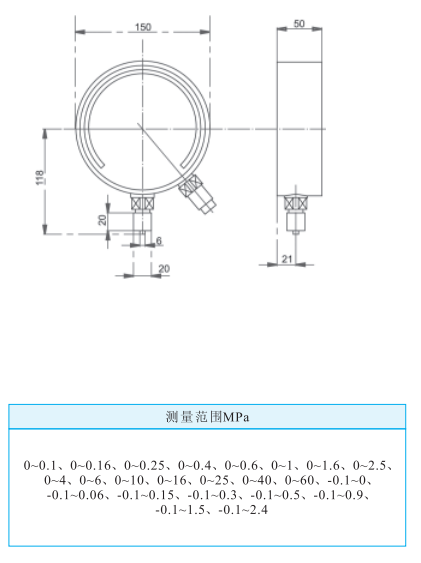

       儀表外徑∶150mm

       精度∶1.6%

?       發送器起始電阻值∶3~20Ω

       發送器滿度電阻值∶340~400Ω

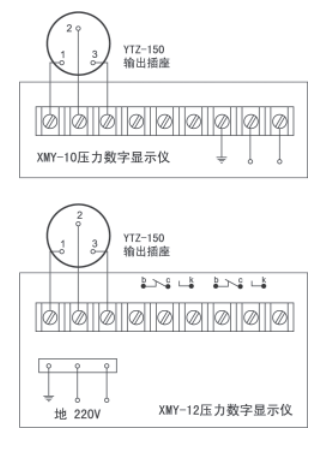

       發送器接線端①②外加電壓不大于6V 滑線電阻式發送器接線圖

       使用環境條件∶-40~60℃，相對濕度不大于85%，且振動和被測介質的急劇脈動應對儀表正常工作無明顯影響。

       ?溫度影響∶使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃。?

        與二次儀表XMY-10壓力數字顯示儀及XMY-12壓力數字顯示控制儀?
